超小間距
點間距僅0.78mm
分辨率高,顯示清晰細膩
P0.78mm超小點間距的LED顯示屏

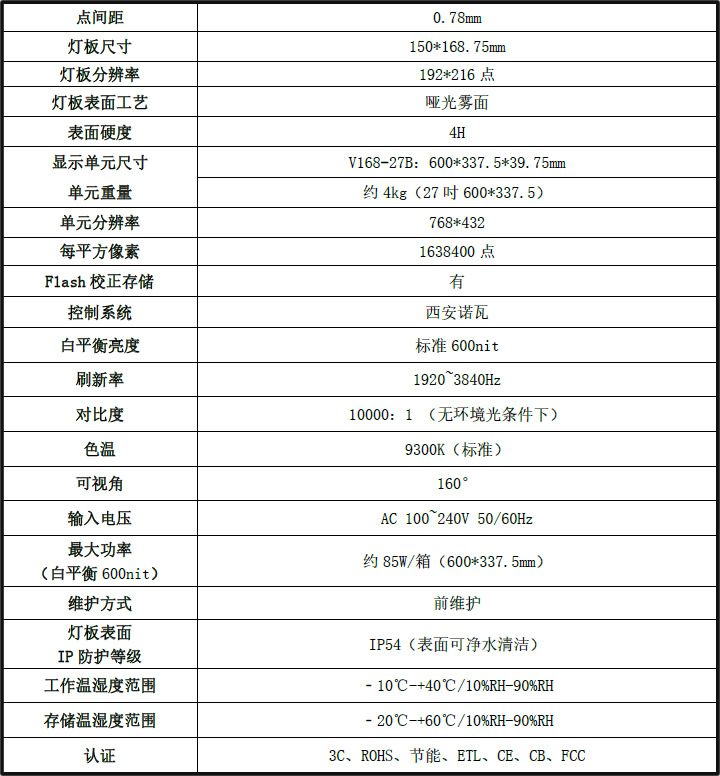

這是一款LED行業中超小間距的型號,箱體尺寸為600*337.5mm(600*675mm),模組尺寸300*168.75mm,像素間距0.78mm,箱體重量小于6kg,亮度可調,灰度等級16bit,刷新率2880Hz~3840Hz,前維護安裝,8級防震,LED燈壽命大于10萬小時。

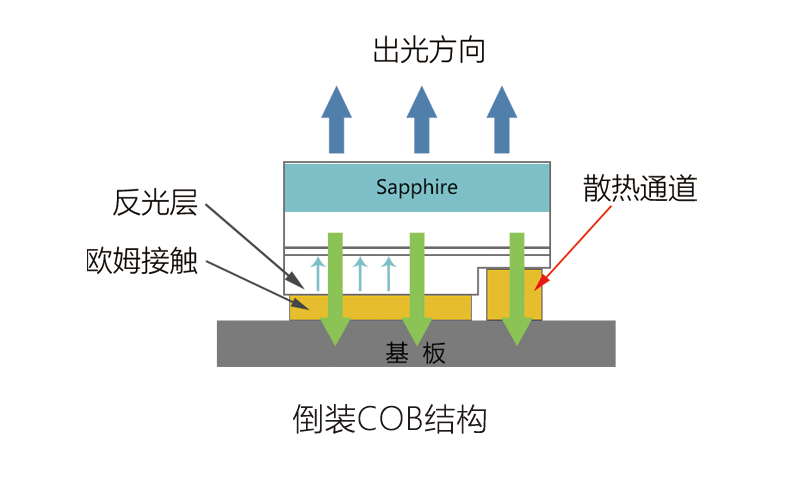

01倒裝工藝
COB倒裝片技術即倒裝芯片的電極是朝下的,而且不需要正裝芯片的引線縫合焊接工藝,這樣有源層更貼近基板,縮短了熱源到基板的熱流路徑,具有較低的熱阻,可以大大提高產品穩定性。

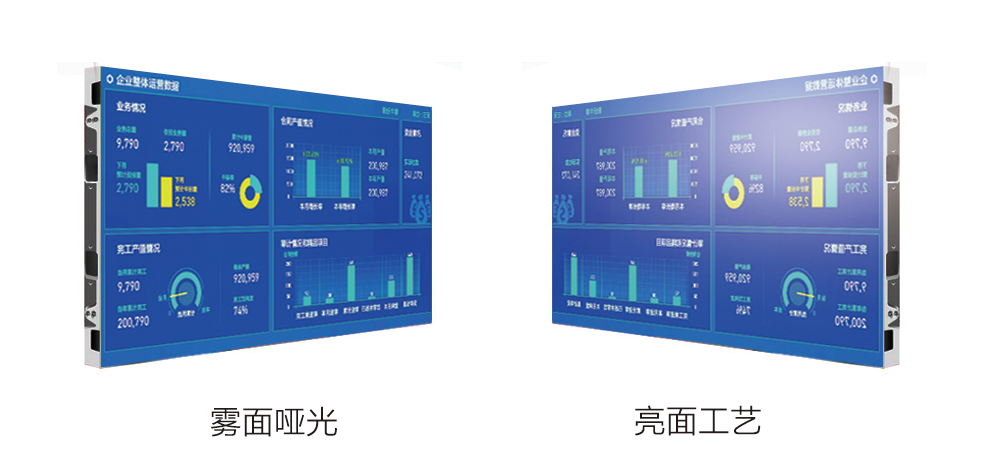

02霧面啞光
結合屏面納米超導環氧樹脂涂層封裝,打造大屏保持墨色長期一致,在不影響亮度的情況下實現超高對比度,且表面采用霧面啞光不反光處理技術,可防眩光呵護雙眼,帶來舒適的視覺體驗。

03防護性高
COB工藝相對于SMD的工藝的LED屏,防護性能級別更高。可防水、防磕碰、防潮、防撞擊、防氧化、防鹽霧防靜電、易清洗等優點,大大減少了產品在運輸、安裝和使用過程中因碰撞產生的死燈、接觸不良等問題。

04死燈率低
COB工藝是把發光芯片封裝在PCB板上,通過PCB板上的銅箔快速將芯片的熱量傳出,且無需通過回流煌等高溫環節,大大減少了對發光芯片的損害,加上COB工藝的良品率不斷提升,所以大大減少了死燈率。

05畫面柔和
COB實現“點“光源到“面”光源的轉換,光感更好,面光源發光,無像素顆粒感,畫面更加柔和,有效抑制爾紋,顯示畫面更優質,近距離觀看不傷眼,且不易產生視覺疲勞。
